Come sbavare piccoli elementi di fissaggio senza danneggiare filettature, punte o incavi

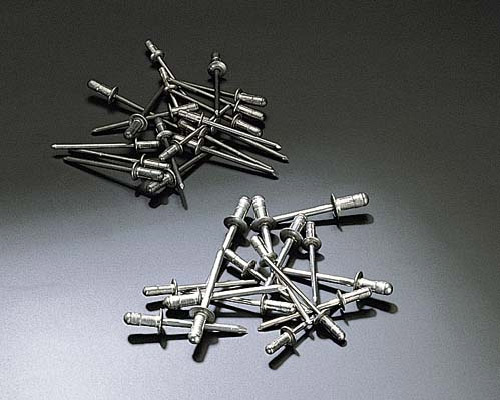

La sbavatura di piccoli elementi di fissaggio non riguarda solo il rendere i pezzi più lucidi. Una vite può apparire pulita ma non superare un calibro per filettature. Un chiodo può essere liscio ma perdere la geometria della punta necessaria per l'infissione. Un rivetto cieco può essere migliorato esteticamente mentre la sua sezione cava intrappola il materiale di lavorazione o si deforma. Per questo motivo, l'obiettivo della finitura deve essere definito a partire dal disegno e dalla funzione di assemblaggio prima di selezionare una macchina, un materiale abrasivo, un composto o un ciclo.

Definire il difetto prima di scegliere il processo

Gli elementi di fissaggio possono presentare bave da taglio, sbavature di stampaggio della testa, bave all'inizio della filettatura, bordi taglienti attorno agli incavi stampati, bave di lavorazione o ossido e incrostazioni. Questi difetti non richiedono la stessa azione. Una leggera bava libera può rispondere a un delicato processo vibratorio, mentre un forte ripiegamento su un bordo tagliato può richiedere una correzione dell'attrezzatura a monte o un'operazione meccanica mirata prima della finitura in massa.

Registrare dove si trova la bava, in quale direzione punta, quanto è saldamente fissata e quali superfici non devono cambiare. Utilizzare un requisito del disegno, un campione limite, un'immagine al microscopio, un calibro per filettature o un test di assemblaggio come riferimento di accettazione. Non usare la brillantezza come sostituto dell'ispezione funzionale.

Quale macchina di finitura è adatta ai piccoli elementi di fissaggio?

Vibratore a vasca o a tamburo

Un macchina per finitura vibratoriaè un punto di partenza pratico per molti piccoli elementi di fissaggio misti perché il processo è osservabile e può combinare sbavatura, risciacquo e separazione. Funziona meglio quando il rapporto tra materiale abrasivo e pezzo impedisce l'incastro e fornisce sufficiente ammortizzazione per ridurre le collisioni dirette. Perni lunghi o pezzi che si incastrano tra loro possono richiedere una vasca, un compartimento o un processo diverso.

Tamburo centrifugo

Un tamburo centrifugo può fornire una maggiore intensità di lavorazione in piccoli compartimenti. Questo può ridurre i cicli di sviluppo per pezzi compatti di precisione, ma aumenta anche la necessità di controllare il carico e ispezionare filettature fragili, punte e pareti sottili. La macchina non è automaticamente la scelta migliore per ogni piccolo elemento di fissaggio; dovrebbe essere selezionata dopo una prova controllata su campioni.

Disco centrifugo

Finitura a disco centrifugofornisce un forte movimento relativo tra pezzi e materiale abrasivo. Può essere utile per componenti piccoli e robusti, a condizione che il gioco di lavoro, il carico, la dimensione del materiale abrasivo e il piano di separazione siano adatti al pezzo. Punte delicate, sezioni cave e pezzi che si aggrovigliano richiedono test prudenti.

Finitura magnetica

Macchine per finitura magnetica utilizzano piccoli perni magnetici e possono raggiungere aree dettagliate su componenti compatibili non ferrosi e in acciaio inossidabile. Sono più adatti per leggere bave e miglioramenti superficiali che per una forte rimozione dei bordi. I fori passanti e gli incavi devono comunque essere controllati per verificare la presenza di perni rimasti, e il processo deve essere convalidato per il materiale e la geometria del dispositivo di fissaggio.

Scegliere il materiale abrasivo in base alla geometria funzionale

La capacità di asportazione è solo una parte della selezione del materiale abrasivo. Forma e dimensione determinano se il materiale abrasivo raggiunge una bava, attraversa un incavo, entra in un rivetto cavo o rimane intrappolato tra le filettature. Il materiale abrasivo ceramico offre generalmente un'azione di taglio più intensa, mentre il materiale abrasivo plastico viene spesso utilizzato quando sono utili una densità inferiore e un contatto più delicato. Il materiale abrasivo in acciaio principalmente lucida per attrito e non deve essere considerato un sostituto del materiale abrasivo da taglio.

Confrontare il materiale abrasivo con il foro più piccolo, l'incavo, lo spazio tra le filettature e la cavità interna del pezzo reale. Includere nella valutazione il materiale abrasivo usurato perché il materiale abrasivo diventa più piccolo durante la produzione. La nostra guida su come prevenire l'alloggiamento del materiale abrasivo in fori, asole e filettature spiega come creare una relazione dimensionale più sicura.

Il composto di finituradeve supportare pulizia, bagnatura, lubrificazione e controllo dei residui per il metallo e il materiale abrasivo selezionati. Una quantità maggiore di composto non significa necessariamente una protezione migliore; schiuma o residui eccessivi possono interferire con il flusso, il risciacquo e l'ispezione.

Come proteggere filettature, punte e incavi

1. Ridurre la bava a monte quando possibile.L'usura dell'utensile, la condizione del taglio, le matrici di formatura della testa, la foratura e la formazione della filettatura determinano il difetto iniziale. La finitura di massa non deve essere costretta a correggere un processo produttivo instabile.
2. Utilizzare una quantità sufficiente di materiale abrasivo per separare i pezzi.Il contatto diretto tra dispositivi di fissaggio può danneggiare filettature, teste, punte e superfici rivestite. Aumentare l'ammortizzazione prima di aumentare l'intensità del processo.
3. Evitare un carico misto non controllato.Lunghezze e geometrie diverse possono incastrarsi o schermarsi a vicenda. Lavorare famiglie separate quando i loro rischi o criteri di accettazione differiscono.
4. Ispezionare presto durante lo sviluppo.Intervalli di ispezione brevi rivelano il punto in cui la bava viene rimossa prima che la geometria funzionale inizi a cambiare.
5. Non affidarsi solo all'ispezione visiva.Utilizzare calibri per filettature, calibri per incavi, prove di inserimento, controlli dimensionali e test di assemblaggio rappresentativi.

Controllo del caricamento e degli intrecci

I pezzi piccoli possono essere difficili perché un grande lotto crea molte opportunità di contatto. Chiodi, perni, molle e viti lunghe possono allinearsi, creare ponti o intrecciarsi. Ridurre la concentrazione dei pezzi, aumentare la separazione del materiale abrasivo, abbreviare il processo o utilizzare compartimenti quando il contatto diretto non può essere controllato. Il carico corretto è un risultato dello sviluppo del processo, non un rapporto fisso universale.

Per clip stampate sottili e altre geometrie che si incastrano, vedere la nostra guida alla sbavatura di parti metalliche stampate. Applica gli stessi principi di controllo del contatto ai pezzi che possono agganciarsi o deformarsi.

Separazione, risciacquo e controlli del materiale abrasivo trattenuto

Un ciclo di sbavatura non è completo finché i pezzi possono essere separati e puliti senza creare un secondo difetto. Scegliere i setacci utilizzando sia materiale abrasivo nuovo sia usurato. Verificare che piccoli dispositivi di fissaggio non possano attraversare il setaccio in un orientamento non previsto. Ispezionare il setaccio per individuare zone cieche in cui perni o rivetti possono creare ponti.

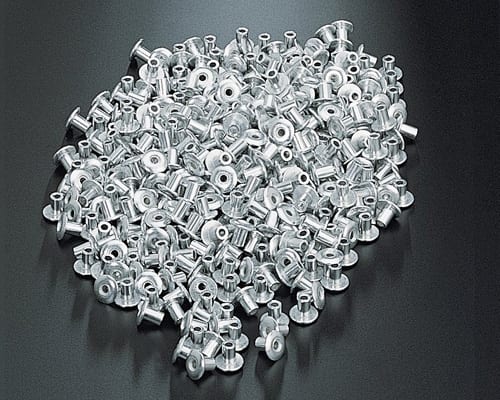

Dopo la finitura a umido, risciacquare via le particelle abrasive fini e i residui del composto, quindi asciugare rapidamente i pezzi utilizzando un metodo compatibile con il metallo e con qualsiasi successivo processo di rivestimento. Rivetti cavi, filettature interne e teste incassate richiedono controlli specifici per materiale abrasivo trattenuto, perni magnetici, acqua e detriti. La nostra guida alla separazione di pezzi e materiali abrasivi tratta in maggiore dettaglio le decisioni relative a setacci e controllo delle dimensioni.

Creare un piano di convalida della finitura dei dispositivi di fissaggio

Utilizzare un piccolo lotto controllato e registrare il materiale del pezzo, la durezza o la condizione, la bava iniziale, la macchina, il materiale abrasivo, il composto, l'impostazione dell'acqua, il carico, il tempo e il movimento osservato. Ispezionare un campione fisso a intervalli pianificati. Confrontare la rimozione della bava con il cambiamento funzionale e scegliere la finestra stabile più breve che soddisfi entrambi i requisiti.

• Confermare la rimozione della bava nella posizione specificata.
• Controllare le filettature esterne e interne con il calibro richiesto.
• Ispezionare punte, incavi di azionamento, flange, sezioni cave e pareti sottili.
• Misurare le dimensioni critiche e la planarità ove applicabile.
• Verificare la separazione del materiale abrasivo, la pulizia, l'asciugatura e la compatibilità con il rivestimento successivo.
• Eseguire un test di assemblaggio, inserimento, azionamento, coppia o impostazione che rappresenti l'uso effettivo.

Il piano di accettazione esatto dipende dal prodotto finale. I piccoli componenti di fissaggio sono presenti in qualsiasi cosa, dai sistemi di chiodi e graffe forniti daElite Fastenersagli assemblaggi di precisione per consumatori, come gli occhiali prodotti daJingseyewearLa procedura di finitura deve quindi seguire il disegno del componente e l'applicazione, anziché un obiettivo estetico generico.

Domande frequenti

È possibile burattare le viti dopo la filettatura?

Sì, in alcune applicazioni, ma il processo deve preservare il profilo della filettatura e l'accoppiamento. Utilizzare un calibro per filettature prima e dopo la prova, controllare la dimensione del materiale abrasivo ed evitare un ciclo troppo aggressivo che arrotondi l'inizio della filettatura o danneggi l'incavo di azionamento.

Come posso impedire che il materiale abrasivo entri nei rivetti cavi?

Selezionare una forma e una dimensione minima del materiale abrasivo che non possano entrare o rimanere bloccate all'interno della parte cava, anche dopo l'usura del materiale abrasivo. Convalidare la separazione con materiale abrasivo di produzione effettivo e ispezionare ogni cavità critica durante l'approvazione del processo.

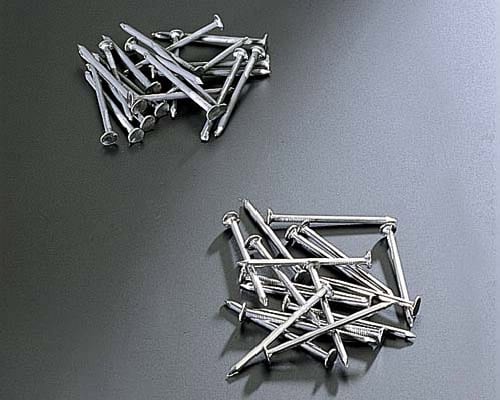

La burattatura renderà i chiodi meno affilati?

Può accadere se il processo è troppo aggressivo o il contatto tra i pezzi è elevato. Considerare la geometria della punta come una caratteristica critica, utilizzare un processo prudente, ispezionare nelle prime fasi e confermare le prestazioni con una prova rappresentativa di inserimento o di infissione.
