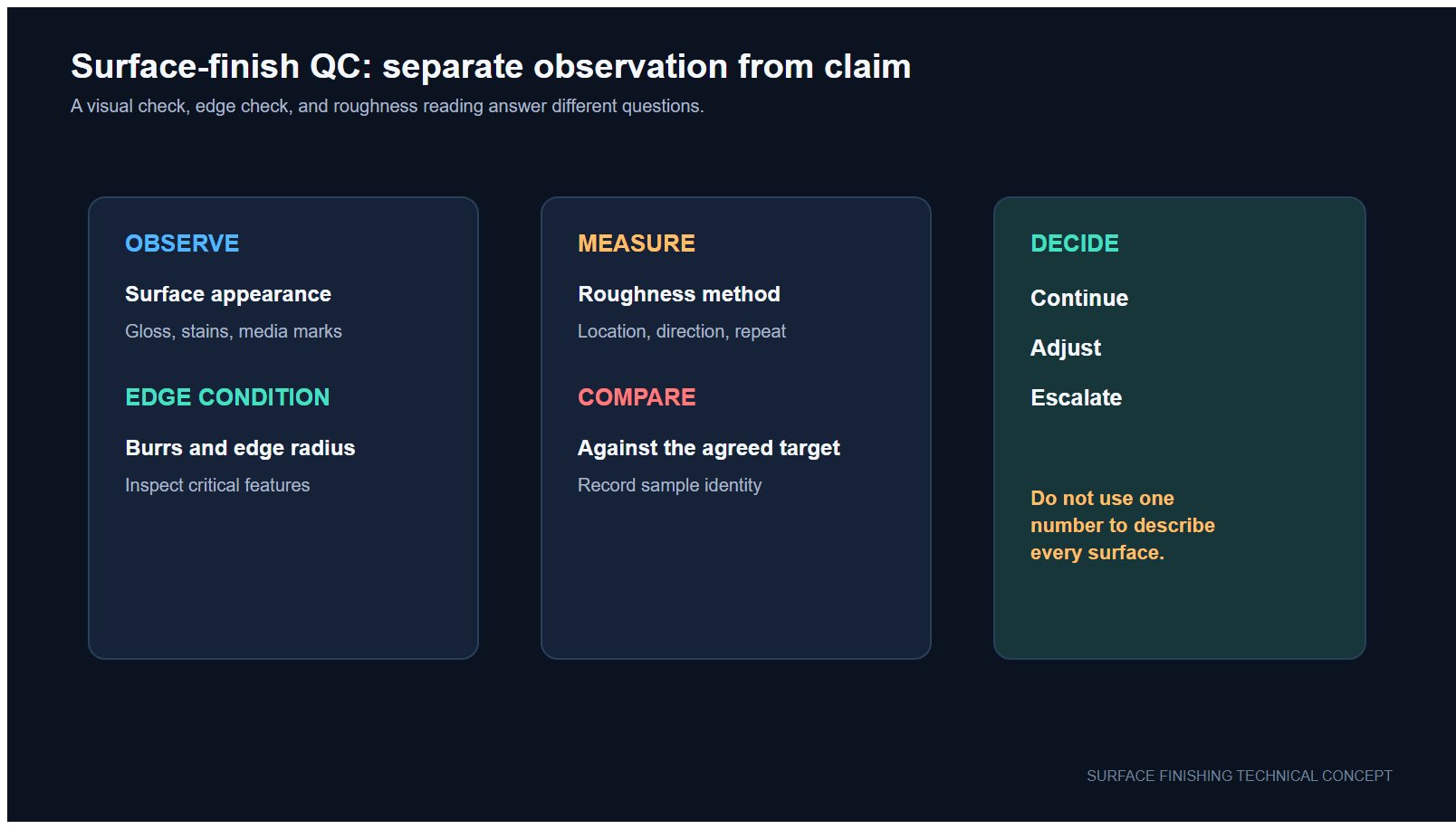

Come misurare l'altezza della bava, la variazione del bordo e la Ra dopo la sbavatura Una prova di finitura è difficile da approvare quando l'unico risultato è “sembra più liscio”. La rimozione della bava, la preservazione del bordo e la tessitura superficiale sono questioni diverse, quindi richiedono verifiche separate. Questo piano pratico di misurazione aiuta acquirenti e fornitori a confrontare i pezzi in ingresso con i campioni di prova senza inventare un limite universale di accettazione. Flusso di lavoro concettuale per la misurazione. Il disegno non rappresenta un risultato cliente misurato. Iniziare dal disegno e dal rischio funzionale Contrassegnare le caratteristiche che influenzano accoppiamento, tenuta, rivestimento, assemblaggio o manipolazione. Una bava su un foro trasversale può richiedere un controllo dell'altezza; un bordo funzionale può richiedere un confronto di raggio o profilo; una superficie di tenuta può richiedere un parametro di tessitura superficiale specificato. Non sostituire il requisito del disegno con un obiettivo generico di “lucidato”. Mantenere separate tre domande 1. La bava è ancora presente? Utilizzare una direzione di osservazione definita e un metodo ottico o di profilatura ripetibile. Registrare la posizione della caratteristica, l'ingrandimento o lo strumento, l'illuminazione, il dispositivo di fissaggio e se il risultato è una lettura massima, un valore di profilo o una regola visiva passa/non passa. Fotografare la stessa caratteristica prima e dopo la prova quando pratico. 2. Il bordo è cambiato? Misurare il bordo dove la funzione richiede il controllo. A seconda del disegno e dell'accessibilità, questo può essere un raggio del bordo, una dimensione dello smusso o un confronto del profilo. Registrare il riferimento, la sezione o il piano di ispezione in modo che il campione successivo sia misurato nello stesso punto. La rugosità superficiale non può sostituire questo controllo geometrico. 3. La tessitura superficiale è cambiata? Riportare il parametro specificato, come Ra o un altro parametro di profilo definito dal disegno, insieme allo strumento e alle impostazioni del metodo. La documentazione NIST mostra che la geometria del tastatore, il filtraggio, il campionamento e la calibrazione influenzano una misurazione del profilo superficiale. Mantenere coerenti il metodo e la direzione di misurazione tra i campioni in ingresso e quelli lavorati. Registrare il metodo insieme al numero; non confrontare letture isolate ottenute con impostazioni sconosciute. Creare una scheda di misurazione prima della prova Campo Cosa registrare Perché è importante Parte e caratteristica ID parte, revisione del disegno, ID caratteristica e posizione di ispezione Evita che le misurazioni si spostino verso un'area più facile Condizione in ingresso Direzione della bava, danni visibili e letture di riferimento Separa la modifica del processo dalla variazione in ingresso Metodo della bava Metodo ottico/di profilatura, dispositiv...

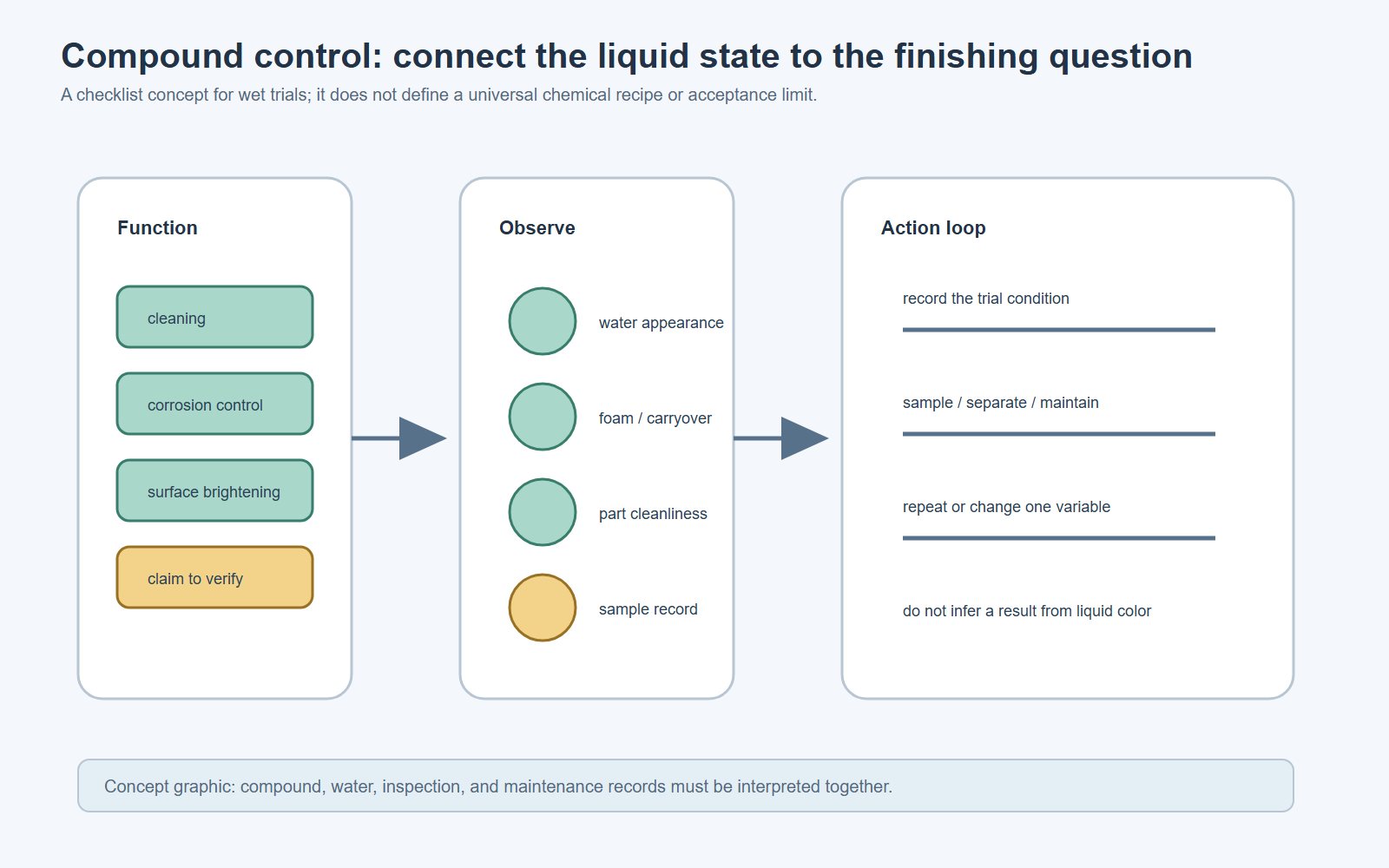

Controllo di acqua e composto nella finitura vibratoria: un metodo pratico di prova Acqua e composto sono variabili di processo, non forniture di supporto. Nella finitura vibratoria a umido aiutano a rimuovere residui fini di media e pezzi lavorati, mantengono le superfici più pulite e supportano l'obiettivo di finitura selezionato. La combinazione corretta dipende dalla macchina, dal media, dal materiale del pezzo, dalla contaminazione in ingresso e dal fatto che il liquido venga usato una sola volta o ricircolato. Controllare acqua e composto con osservazioni registrate; nessuna ricetta chimica o limite di accettazione universale si applica a ogni processo. Definire cosa deve fare il sistema del liquido Iniziare dal lavoro da eseguire anziché da un valore di dosaggio. Il sistema del liquido potrebbe dover rimuovere residui fini sciolti, trasportare olio o sporco, mantenere aperto il media, ridurre il rischio di macchie, proteggere un metallo sensibile o preparare i pezzi per il risciacquo e l'asciugatura. Un composto selezionato per un obiettivo non deve essere considerato automaticamente adatto a un altro materiale o processo successivo. Registrare una condizione iniziale riproducibile Documentare la macchina e la vasca o il contenitore, il tipo e la condizione del media, il materiale del pezzo, l'olio o lo sporco in ingresso, la disposizione del carico, la fonte dell'acqua, l'identità del composto, il metodo di dosaggio, la condizione del flusso, il tempo di processo, il risciacquo e il metodo di asciugatura. Per l'acqua ricircolata, registrare anche l'attrezzatura di pulizia, le aggiunte di reintegro e la condizione del liquido di ritorno. Utilizzare i dati tecnici e la documentazione di sicurezza del fornitore per le indicazioni su manipolazione e concentrazione. Non copiare una concentrazione o una portata da una macchina o un materiale non correlato. Un circuito di ricircolo aggiunge variabili di pulizia, separazione, reintegro e manutenzione che non esistono in una prova a passaggio singolo. Cambiare una variabile e ispezionare la risposta Mantenere stabili il pezzo, il media, il carico e le impostazioni della macchina mentre si modifica una sola variabile del sistema del liquido. Ispezionare pezzi rappresentativi e media a intervalli pianificati. Registrare pulizia, schiuma, macchie, residui, caricamento del media, cambiamenti di odore o aspetto, segni di corrosione e la condizione dopo risciacquo e asciugatura. Più acqua non è automaticamente migliore: può modificare l'ambiente di contatto e il comportamento di lavaggio. Anche più composto non è automaticamente migliore: il risultato dipende dalla sua funzione, compatibilità e dalla contaminazione che entra nel processo. Confermare ogni regolazione con una prova ripetuta su campione. Separare le decisioni relative all'acqua a passaggio singolo e a ricircolo Il funzionamento a passaggio singolo invia liquido fresco attraverso il processo e crea un flusso di scarico che deve essere gesti...
